致力于村鎮生活污水分散式處理及餐廚油水分離解決方案
產品概述
隨著我國經濟的發展，原有的地下污水存儲和排放設施不但技術陳舊落后、故障率高、維修困難，而且在定期清掏時，污物和污水散發的臭味嚴重污染周?chē)h(huán)境，同時沉淀物產生的有害氣體對維修人員造成的傷害也時有發生，因此，原有設施已經不能滿足現代生活和經營活動的要求。我在原有系列一體化污水提升裝置的基礎上推出新一代大型預制泵站用來填補很多并聯后污水輸送的問題。
本預制泵站沿襲原有污水提升裝置“過濾”和“反沖洗”等優點的同時實現污水提升排放功能。利歐LWY系列預制泵站的推廣，除了有效滿足污水輸送的功能，在輸送設備的選擇上重點關注如何避免設備的堵塞、清掏和避免污水外溢、異味的散發，保護周?chē)沫h(huán)境；另外最大的特點是節約投資、占地面積小項目工期大大縮短、外觀漂亮整齊；全自動運行，可以實現故障報警、遠程監控功能更加安全可靠。
設備型號說明

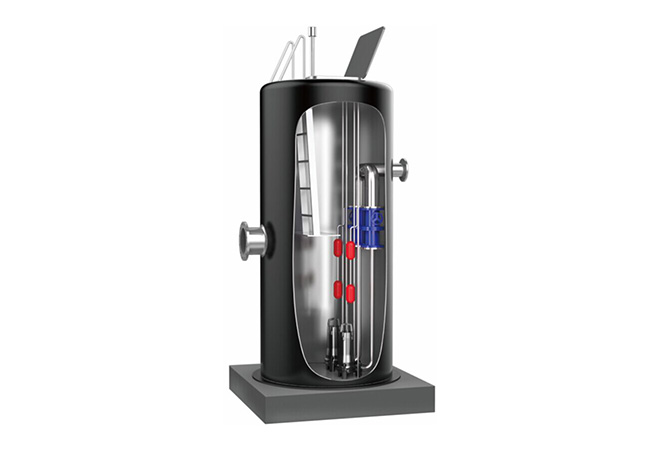

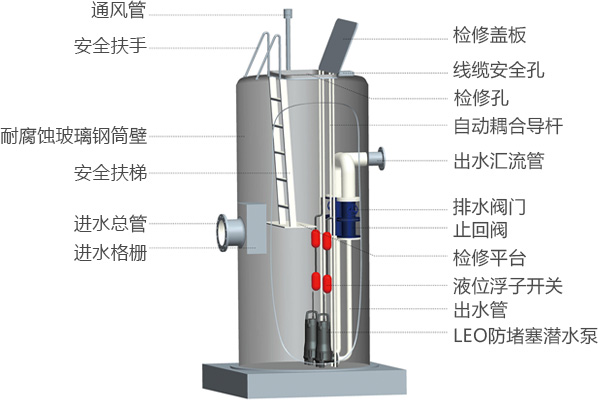

產品結構

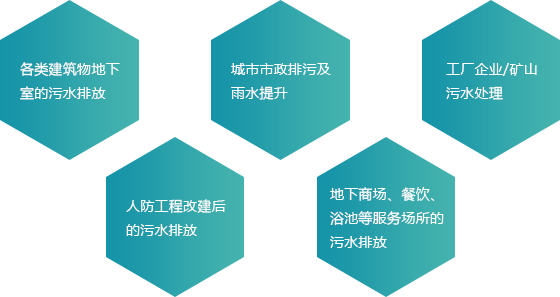

適用場合
LWY系列預制泵站用于收集和排放公共場所的污水廢水，主要安裝于室外地下，也可用于 室內場合。筒體直徑有多種可選（Φ1200、Φ1600、Φ2000、Φ3000、Φ3800），流量 范圍為25L/S ～1350L/S。流量更大時可選用多筒方案。主要針對以下應用場合：

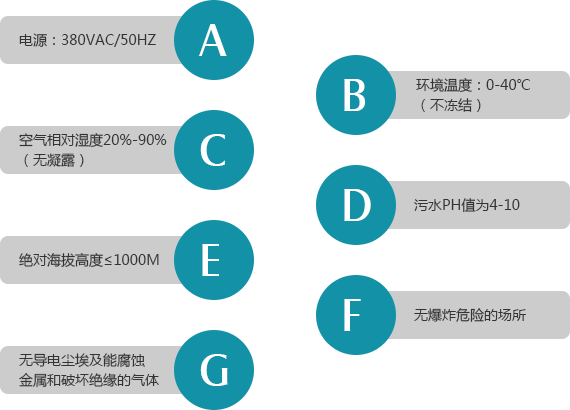

應用條件
產品特點
占地極少
預制泵站進入地下，地面無泵站土建，不占用土地指標。地埋式構造使其與周邊環境融為一體，美觀大方，環境優美。
一體化產品
無論您要求為干式或濕式泵坑，或兩者的結合體，我們都能精確預制出這種泵站。泵站作為一體化運輸，包含筒體系統、水泵系統、管道系統、閥門系統、控制系統等部件。
堅固、耐用
設備筒體由玻璃鋼纖維纏繞而成，其強度相當于傳統層壓式玻璃鋼的雙倍，可以完全抵抗腐蝕、撕裂和破壞力，并保證永久防水、堅固、耐用。
項目工期短
預制泵站為成套供貨，在廠內完成各系統的組裝和測試，貨到現場后所需安裝調試的時間大大縮短。另土建工作量?jī)H為傳統泵站的1/10，大大縮短了整個工程的工期。
高效環保、節約成本
預制泵站通過CFD流場分析保證系統處于高效運行，另加上LEO專用自動控制系統確保水泵能根據系統要求自動調節，保證自動、高效運行從而節約運行成本。另外在泵站投資上相較于傳統泵站結構節約近25%且占地面積小。
全自動控制
采用浮球開關（標配）、投入式液位變送器超聲波液位計等傳感器檢測液位，自動控制水泵的起停。過載、短路等各種保護功能齊全，可有效降低設備的損壞率�？筛鶕�(jù)客戶的需求增加其它選配功能，如：配合中文人機界面，動態顯示各設備的運行狀態及報警信息；通過GPRS無線遠傳技術，用移動終端（手機或平板電腦）監控設備的運行、故障等狀態（用移動終端控制時，必須配人機界面）；利用遠程監控軟件，從電腦中遠程監控設備的運行狀態，并對數據進行采集和管理。
安裝維護方便
預制泵站為整體安裝；泵站內設備如泵、格柵維護時均無需進入筒體內，直接由頂部吊進吊出；在內部管道系統則在泵站內設有檢修平臺和上下爬梯。
使用壽命長
筒體內壁光滑長期使用不掛臟無需維護、水泵系統、格柵系統、管道系統均采用防腐材料制成，使用壽命長。
主要功能
-
手動控制功能
操作面板按鈕控制設備；
-
自動控制功能
設備根據液位傳感信號自動控制水泵工作狀態；
-
主要保護功能
水泵電機的過載、短路自動保護，特殊配置要求電機 超溫、漏水等保護；
-
工況指示功能
電流、電壓、運行、故障燈工作狀態的燈表指示；
-
液位傳感器介紹
集水箱液位傳感采用歐姆龍接線端子及304不銹鋼電極棒組合，信號傳遞準確、穩定。
-
高級功能說明（選配功能）
A.無線遠程數據傳輸：控制柜把開關量及數據集中采集到數據模塊，通過無線設備上傳到遠程數據服務中心，客戶可以根據現場提供的數據對遠程設備進行監控。
B.自動化控制系統：把整個系統可控設備及可測數據集中采集到數據模塊中，以通訊的方式上傳到自動化監控系統。自動化監控系統具有對可控設備進行操作、數據設定；設備的工作狀況顯示、記錄數據變化及分析、記錄故障報警信息、性能曲線等功能。
可選配置
-
電磁流量
-
超聲波液位計
-
CH4檢測儀
-
H2S檢測儀
-
加熱裝置
-
視頻監控裝置
-
除臭裝置
-
粉碎性格柵
控制系統
-
1
智能化控制，
無需專人值守 -
2
預留遠程通訊端口，
支持無線遠程監控 -
3
全面電力保護，
保障設備及人身安全 -
4
多重液位保護，
防止水位溢流滲漏 -
5
自動除濕加熱，
防止電氣受潮 -
6
預留檢修照明
-
7
可根據實際用泵功率
及客戶需求配置變頻、
電子軟起或自耦變壓?jiǎn)?dòng)裝置
-

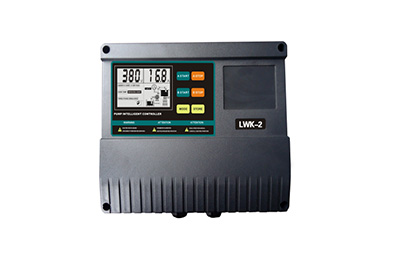

單片機集成一體式，針對15kW以下，戶內安裝
-

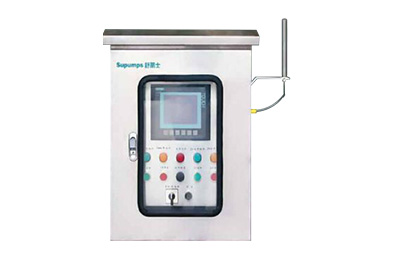

電氣PLC控制壁掛箱，針對15kW以下，戶內/戶外安裝
-

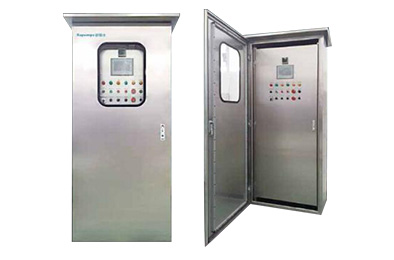

電氣PLC控制落地箱，針對15kW以上，戶內/戶外安裝
預制泵站用戶選型
泵站選型指南在正確選型之前，我們需要知道：
-
01
參數及標高
設計流量、揚程；水泵數量，注明工作泵和備用泵；地面標高；進水管/出水管標高；進水管/出水管管徑。
-
02
應用
應用領域——市政工程；工業建筑或其他室內/室外；地面上或地面下；介質類型；溫度等。
-
03
結構形式
模塊化濕井泵站（標配）；模塊化集成式泵站；帶維修的濕井泵站以及完全客戶定制的泵站。
-
04
內部管路的材質
不銹鋼304（標配）或316。
-
05
液位傳感器
浮球開關（標配）；投入式液位傳感器；超聲波液位傳感器；不銹鋼液位探頭等。
-
06
格柵形式
提籃格柵（標配）；粉碎性格柵。
-
07
控制系統
自動液位控制；手動控制；GPRS無線遠程控制。
泵站設計的關鍵因素
啟動和停止液位之間的距離將決定泵站的最佳尺寸。
距離過短可能導致水泵電機頻繁啟動而過載，絕大多數污水泵的設計最大啟動次數為15次/小時。
距離過長可能導致污泥沉積，并且由于泵坑污水停留時間長，增加水泵堵塞的風險。
設備參數表
| 筒體 | 筒體內徑 | 筒體高度 | 進水管內徑 |
| 標準筒體 | 1200 | 2000~6000 | DN200~300 |
| 1600 | 2000~6000 | DN300~400 | |
| 2000 | 2000~10000 | DN300~500 | |
| 3000 | 2000~16000 | DN300~600 | |
| 3800 | 2000~16000 | DN300~800 | |
| 可定制筒體 | 1200~3800 | 2000~16000 | 口徑可定制 |
